Allacciamento dell’interfaccia di comunicazione
Rispettare tutte le avvertenze nel capitolo “Collegamenti elettrici”!
Assicurarsi che tutte le tensioni di alimentazione della pompa e le interfacce di comunicazione collegate in particolare dalla SSM e dalla SBM siano spente!

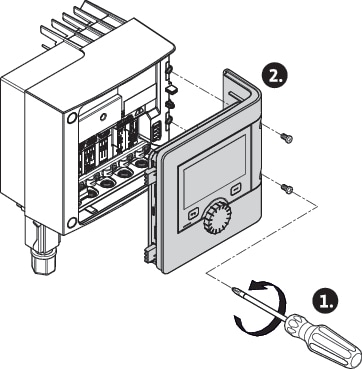

- Allentare le vito del coperchio del modulo.
- Rimuovere il coperchio del modulo e riporre al sicuro.
- Svitare il numero necessario di viti di chiusura (M16x1,5) con l’attrezzo.
- Rimuovere il numero necessario di morsetti schermati (vedere Avviso).
- Avvitare il pressacavo M16x1,5 e stringere alla coppia 2,5 Nm.
- Isolare il cavo di comunicazione alla lunghezza necessaria.
- Passare il dado del pressacavo attraverso il cavo e il cavo attraverso la guarnizione di tenuta interna del pressacavo e sotto il morsetto schermato.
- Morsetti a molla: Aprire il “Cage Clamp” dell’azienda WAGO con l’ausilio di un cacciavite mediante pressione e passare il filo isolato nel morsetto.
- Fissare il cavo di comunicazione sotto il morsetto schermato (vedere Avviso).
- Per garantire lo sgravio di trazione, stringere il dado del pressacavo con una coppia di 2,5 Nm.
- Inserire il coperchio del modulo con le barrette di posizionamento in avanti nelle scanalature, chiudere il coperchio e fissare con le viti.
AVVISO
Rimuovere l’anello di tenuta interno del pressacavo M16x1,5 per montaggio delle sezioni del cavo ≥ 5 mm.
Applicare la schermatura del cavo solo sull’estremità del cavo per impedire le correnti di compensazione in caso di differenza di potenziale tramite il cavo di comunicazione!
Per rimuovere i fili: Aprire il morsetto a molla “Cage Clamp” dell’azienda WAGO! Estrarre prima i fili!

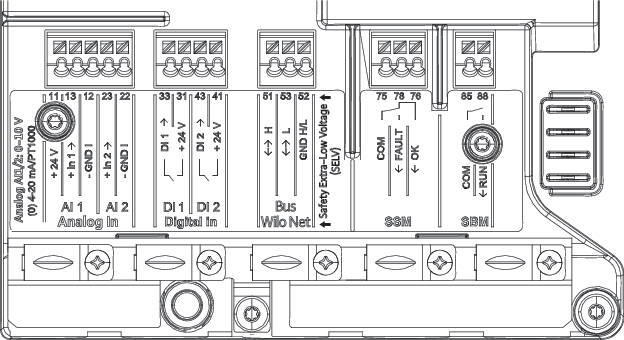

Interfacce esterne
- IN analogico (morsettiera viola)
- IN digitale (morsettiera grigia)
- Bus Wilo Net (morsettiera verde)
- SSM (morsettiera rossa)
- SBM (morsettiera arancione)
Tutte le interfacce di comunicazione nel vano morsetti (ingressi analogici, ingressi digitali, bus Wilo Net, SSM e SBM) sono in linea con lo standard SELV.
SSM e SBM possono essere azionati anche con collegamenti e tensioni conformi SELV (fino a 250 V CA), senza che questo uso abbia un influsso negativo sulla conformità SELV dei collegamenti di comunicazione residui nel vano morsetti.
Per garantire la conformità SELV di altri cavi, verificare la conduzione e separazione precisa dei cavi nel vano morsetti.
AVVISO
Vedi capitolo “Requisiti”
Assegnazione dei morsetti
Denominazione | Assegnazione | Avviso |
|---|---|---|
IN analogico (AI1) | + 24 V (morsetto: 11) + In 1 → (morsetto: 13) - GND I (morsetto: 12) | Tipo di segnale: • 0 – 10 V • 2 – 10 V • 0 – 20 mA • 4 – 20 mA PT1000 Resistenza alla tensione: Tensione di alimentazione: |
IN analogico (AI2) | + In 2 → (morsetto: 23) - GND I (morsetto: 22) | |
IN digitale (DI1) | DI1 → (morsetto: 33) + 24 V (morsetto: 31) | Ingressi digitali per contatti a potenziale zero: • Tensione massima: < 30 V DC / 24 V AC • Corrente di loop massima: < 5 mA • Tensione di esercizio: 24 V DC • Corrente di loop di funzionamento: 2 mA per ingresso |
IN digitale (DI2) | DI2 → (morsetto: 43) + 24 V (morsetto: 41) | |
Bus Wilo Net | ↔ H (morsetto: 51) ↔ L (morsetto: 53) GND H/L (morsetto: 52) | |
SSM | COM (morsetto: 75) ← FAULT (morsetto: 78) ← OK (morsetto: 76) | Contatto in scambio a potenziale zero Carico del contatto: • Minimo ammesso: SELV 12 V AC / DC, 10 mA • Massimo ammesso: 250 V AC, 1 A, AC 1 / 30 V DC, 1 A |
SBM | COM (morsetto: 85) ← RUN (morsetto: 88) | Contatto normalmente aperto libero da potenziale Carico del contatto: • Minimo ammesso: SELV 12 V AC / DC, 10 mA • Massimo ammesso: 250 V AC, 1 A, AC 1 / 30 V DC, 1 A |
