Requisiti
AVVISO
Osservare le direttive, norme e disposizioni vigenti a livello nazionale nonché le prescrizioni delle aziende elettriche locali!
PERICOLO
Pericolo di morte per scossa elettrica!
Anche se il LED all’interno del modulo elettronico è spento, potrebbe essere presente tensione!
A causa del mancato montaggio dei dispositivi di sicurezza (ad es. coperchio del modulo elettronico), un’eventuale scossa di corrente potrebbe causare ferite mortali!
- Disattivare sempre la tensione di alimentazione della pompa e di SSM e SBM!
- Non far funzionare mai la pompa senza coperchio del modulo chiuso!
ATTENZIONE
Pericolo di danni materiali dovuti a collegamenti elettrici impropri!
- Assicurarsi che il tipo di corrente e la tensione dell’alimentazione di rete corrispondano alle indicazioni riportate sulla targhetta dati pompa.
- Prestare attenzione alla targhetta dati pompa per il tipo di corrente e la tensione.
- In caso di pompa doppia collegare e mettere in sicurezza entrambi i motori separatamente.
- Per l’installazione elettrica della pompa, rispettare le normative nazionali relative ai requisiti degli interruttori automatici differenziali (RCD) e alla loro selezione.
- Pompe con potenza nominale P1 ≤ 200 W (vedi targhetta dati pompa o foglio dati):
- In caso di guasto dell’isolamento, la corrente di guasto può presentarsi come corrente continua pulsante.
- Pompe con potenza nominale P1 > 200 W (vedi targhetta dati pompa o foglio dati):
- In caso di guasto all’isolamento, la corrente di guasto può presentarsi sotto forma di corrente continua o di corrente continua pulsante.
- Corrente di dispersione per ogni pompa Ieff ≤ 3,5 mA.
- Collegare a reti a bassa tensione da 230 V. In caso di collegamento a reti IT (Isolé Terre) accertarsi assolutamente che la tensione fra le fasi (L1-L2, L2-L3, L3-L1) non superi i 230 V.
In caso di guasto (cortocircuito a terra), la tensione tra fase e PE non deve superare i 230 V. - Il collegamento elettrico deve essere eseguito mediante un cavo di collegamento fisso provvisto di una spina o di un interruttore onnipolare con almeno 3 mm di ampiezza apertura contatti (VDE 0700/Parte 1).
- La pompa può essere collegata a un gruppo di continuità.
- Se la pompa è commutata esternamente, disattivare la temporizzazione della tensione (ad es. controllo a taglio di fase).
- In casi particolari occorre controllare la commutazione della pompa tramite Triac/relè semiconduttori.
- In caso di spegnimento mediante relè di rete a cura del committente: Corrente nominale ≥ 10 A, tensione nominale 250 V AC.
Indipendentemente dall’assorbimento nominale di corrente della pompa si possono verificare picchi di corrente d’inserzione fino a 10 A ad ogni attivazione della tensione di alimentazione! - Tenere conto della frequenza di avviamenti:
- – Attivazioni/disattivazioni mediante tensione di rete ≤ 100/24 h
- Maggior numero di accensione/spegnimenti ≤ 20/h (≤ 480/24 h) consentiti solo con l’uso di:
- Ingresso digitale con funzione Ext. OFF
- Valore di consegna analogico (0 ... 10 V) con funzione di spegnimento
- Segnali di commutazione mediante interfacce di comunicazione (ad es. modulo CIF, Wilo Net o Bluetooth)
- A prevenzione di perdite di acqua e a protezione da tensioni meccaniche, utilizzare un pressacavo di allacciamento con sufficiente diametro esterno.
- Piegare il cavo in prossimità dell’attacco filettato in modo da formare un’ansa di scarico che permetta di scaricare l’acqua di condensa in accumulo.
- Per temperature liquido superiori a 90 °C utilizzare un cavo di collegamento resistente al calore.
- Posizionare il cavo di collegamento in modo tale che non venga a contatto con le tubazioni né con la pompa.
Requisiti relativi al cablaggio
I morsetti per i conduttori rigidi e flessibili possono essere dotati o meno di capicorda.
Allacciamento | Sezione del cavo in mm2 Min. | Sezione del cavo in mm2 Max. | Cavo |
|---|---|---|---|
Spina di rete | 3x1,5 | 3x2,5 | |
SSM | 2x0,2 | 2x1,5 (1,0**) | * |
SBM | 2x0,2 | 2x1,5 (1,0**) | * |
Ingresso digitale 1 (DI1) | 2x0,2 | 2x1,5 (1,0**) | * |
Ingresso digitale 2 (DI2) | 2x0,2 | 2x1,5 (1,0**) | * |
Uscita 24 V | 1x0,2 | 1x1,5 (1,0**) | * |
Ingresso analogico 1 (AI1) | 2x0,2 | 2x1,5 (1,0**) | * |
Ingresso analogico 2 (AI2) | 2x0,2 | 2x1,5 (1,0**) | * |
Bus Wilo Net | 3x0,2 | 3x1,5 (1,0**) | schermato |
*Lunghezza cavo ≥ 2 m: Utilizzare cavi schermati. **Utilizzando i capicorda si riduce a 1 mm² la sezione massima dell’interfaccia di comunicazione. In Wilo-Connector sono consentite tutte le combinazioni fino a 2,5 mm². | |||
PERICOLO
Folgorazione elettrica!
Durante l’allacciamento dei conduttori SSM/SBM, fare attenzione al passaggio separato dei conduttori verso il SELV perché diversamente non è più garantita la protezione SELV!

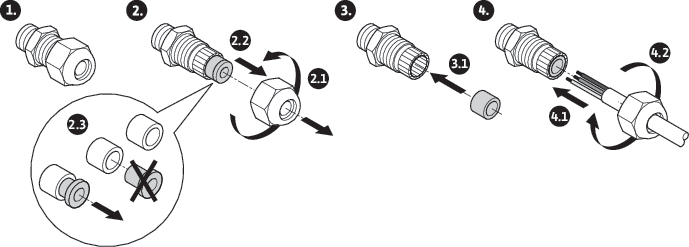

Con sezioni del cavo di 5 ... 10 mm, prima di installare il cavo rimuovere l’anello di tenuta interno dal pressacavo.
AVVISO
- Pressacavo M16x1,5 del modulo elettronico con coppia di serraggio pari a 2,5 Nm.
- Per garantire la sicurezza contro tensioni meccaniche, serrare il dado con una coppia pari a 2,5 Nm.
- Estrarre l’anello di tenuta interno del pressacavo per montaggio delle sezioni del cavo ≥ 5 mm.
