Bus Wilo Net - morsettiera verde
Wilo Net è un bus di sistema Wilo per stabilire la comunicazione tra i prodotti Wilo:
- Due pompe singole come pompa doppia nel raccordo a Y o una pompa doppia in un corpo pompa doppia
- più pompe in abbinamento al modo di regolazione Multi-Flow Adaptation

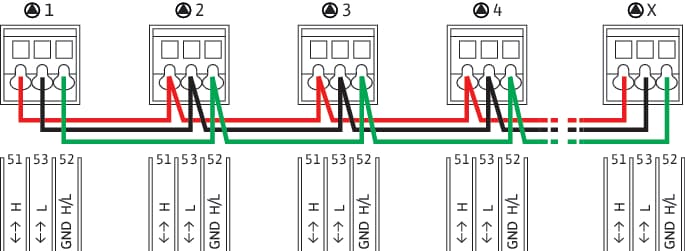

Per creare un collegamento Wilo Net, i tre morsetti H, L, GND devono essere collegati da pompa a pompa con un cavo di comunicazione. In caso di lunghezza cavi ≥ 2 m, utilizzare cavi schermati.
I cavi in ingresso e uscita vengono bloccati in un morsetto.
AVVISO
I cavi in ingresso e in uscita devono essere dotati di capicorda doppi.
Pompa | Terminazione Wilo Net | Indirizzo Wilo Net |
|---|---|---|
Pompa 1 | attivata | 1 |
Pompa 2 | disattivata | 2 |
Pompa 3 | disattivata | 3 |
Pompa 4 | disattivata | 4 |
Pompa X | attivata | X |
Cavo per la comunicazione Wilo Net:
Per garantire l’immunità alle interferenze in ambienti industriali (IEC 61000-6-2) utilizzare, per i cavi Wilo Net, un cavo CAN bus schermato e un guidacavo conforme alla normativa EMC. Posizionare la schermatura a terra su entrambi i lati. Per una trasmissione ottimale si consiglia una coppia twistata di cavi dei dati (H e L) per Wilo Net e un’impedenza caratteristica di 120 ohm. Lunghezza massima del cavo 200 m.
In Wilo Net possono comunicare tra loro un massimo di 21 utenze (a partire dal software pompa SW 01.04.19.00), dove ogni singolo nodo conta come un’utenza. Ciò significa che una pompa doppia consiste di due utenze.
AVVISO
Per ulteriori informazioni, vedi capitolo “Applicazione e funzionamento dell’interfaccia Wilo Net”.
