Allacciamento e smontaggio dei Wilo-Connector

AVVERTENZA

Pericolo di morte per scossa elettrica!

1. Non collegare o rimuovere mai il Wilo-Connector sotto tensione rete!

ATTENZIONE

Danni materiali dovuti a fissaggio inappropriato del Wilo-Connector!

Un fissaggio improprio del Wilo-Connector può causare problemi di contatto e danni elettrici!

1. Azionare la pompa solo con la staffa metallica bloccata del Wilo-Connector!
2. Una separazione del Wilo-Connector sotto tensione non è consentita!

Allacciamento

1. Preparare il cavo.
2. Svitare il passante cavo del Wilo-Connector fornito.
3. Rimuovere la parte superiore del Wilo-Connector.
4. Aprire il “Cage Clamp” dell’azienda WAGO mediante pressione.
5. Passare il cavo attraverso il passante cavo fino alle prese di collegamento.
6. Collegare il cavo in posizione corretta.

7. AVVISO



   In caso di cavi senza capicorda verificare che nessun filo resti all’esterno del morsetto!

7. Chiudere il “Cage Clamp” dell’azienda WAGO.
8. Inserire la parte superiore del Wilo-Connector con le barrette di posizionamento in avanti nella parte inferiore, chiudere le spina.
9. Avvitare il passante cavo con una coppia di 0,8 Nm.
10. Inserire il Wilo-Connector e bloccare la staffa di metallo mediante i perni di fissaggio.

11. AVVISO



    La staffa di metallo può essere sbloccata solo con un attrezzo ai lati dell’alloggiamento del Wilo-Connector!

11. Riconnettere la tensione di alimentazione.

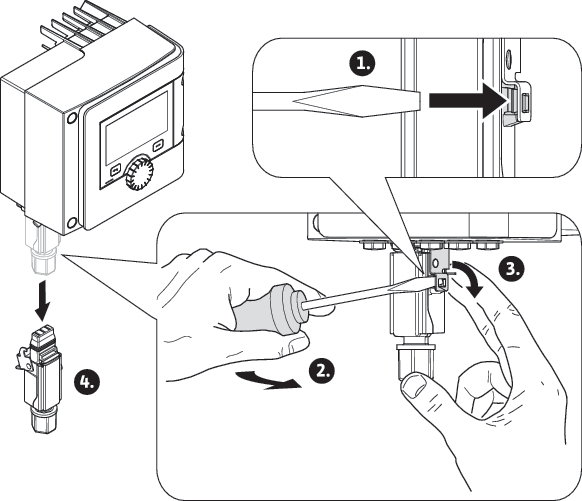

Smontaggio

1. Staccare la tensione di rete.
2. Rimuovere la staffa di metallo con un attrezzo idoneo dal bloccaggio meccanico sul corpo.
   A tal fine orientare l’attrezzo lateralmente verso l’esterno e aprire allo stesso tempo la staffa di metallo in direzione dell’alloggiamento.
3. Rimuovere il Wilo-Connector.

AVVISO

Se lo spazio di installazione è limitato (ad es. valvole d’intercettazione direttamente sotto il collegamento elettrico), è disponibile in alternativa un connettore a gomito. Il connettore a gomito va ordinato separatamente!
