Açı ayarı

Karıştırma düzenini sisteme bağlı gerekliliklere uyarlamak için pervane kanadının ayar açısı ayarlanabilir. Bunun için aşağıdaki yerleştirme parçaları teslimat kapsamına dahildir:

30/45°'lik bir ayar açısı için yerleştirme parçası
35/40°'lik bir ayar açısı için yerleştirme parçası

DUYURU

Farklı açı ayarları nedeniyle hatalı fonksiyon

Bütün pervane kanatlarını aynı ayar açısı ile monte edin. Çeşitli ayar açıları hatalı işlevlere neden olabilir.

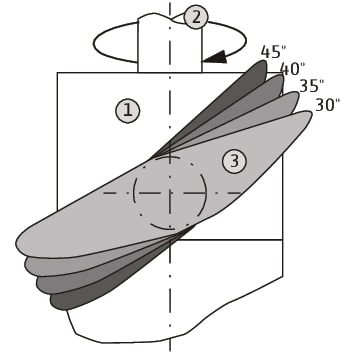

1	Gövde (Yuva gövdesi)
2	Karıştırma düzeni mili
3	Pervane kanadı

Sisteme özel ayar açısı tip levhasında belirtilmiştir.

DUYURU! Farklı açı ayarları yalnızca, yetkili servis ile görüşüldükten sonra gerçekleştirilebilir.

Pervane kanadı ayar açısı
